Sanitární šnekový pohon

Rechtsgängige Antriebsschnecke für Stellmotoren, kostengünstig spritzgegossen aus Polyacetal, POM

Energický, dokonalý, spolehlivý. Šnekové pohony vylisované z plastu.

Šnekové pohony potřebují kluzné vlastnosti, ale v oboru zpracování potravin je nutno zabránit u pohonu mazaným místům. Plastové převodovky můžete projektovat bez nároku na údržbu a běžící na sucho. Šnekové hnací mechanismy z plastu jsou bez pochyb pro optimální hygienické podmínky.

Konstrukce dílu a nástroje je optimální. Volně padající výlisky. Dokončená kvalita v jednom pohybu!

Ingo Weinand
Aplikační technik, Großmaischeid

Nasunutý na čtyřhran přenáší šnekový hřídel spolehlivě kroutící moment servomotoru. Úhlová rychlost je v převodovce zredukována na 50 : 1, moment zvýšen poměrně o koeficient 50. Vysoké síly působí na boky stoupání závitů šroubů. Šnekový hřídel je dvojchodý a má v poměru k roztečné kružnici velký modul (m = 2).

Velké působení síly a dvojchodá geometrie vyžaduje přesnost, vyžaduje intenzívní zamyšlení naší aplikační techniky, konstrukce a naší nástrojárny: Konstrukce dílů, násobnost nástroje a tvar dělící roviny musí být důkladně naplánovány a provedeny. Plastové šneky vyrábíme v oboru racionálního vstřikování na nejmodernějších strojích. Přesné řízení procesu zaručuje opakovatelnou kvalitu.

Dvojice materiálu. Nechte zabírat do šneku z polyacetalu šnekové kolo z polyamidu. Tato kombinace materiálu přináší celou řadu výhod: zvýšenou tichost chodu, žádné nákladné mazání, žádné zadírání, žádné okuje. Oba materiály mají dobré vlastnosti při nouzovém běhu, jsou odolné vůči otěru, houževnaté, rozměrově stabilní, tvarově stálé a odolné vůči korozi. Šroubový valivý převod dosahuje vysoké účinnosti.

Vznikl nehlučný ozubený pohon se samosvorností, který splňuje hygienické požadavky v potravinářském průmyslu.

Šokující, že lepší řešení pohonu je kromě toho cenově výhodnější.

Technika vkládaných prvků

Hybridtechnik und Spritzguss. Polyamidteil mit solide eingebettetem Antriebsbolzen

Přesně a cíleně optimalizováno. Plastové díly s vkládanými prvky.

Vkládané prvky zakládáme během procesu vstřikování do plastových dílců. Je to úsporné. Technické vlastnosti většinou drahých materiálů jsou do puntíku zachovány.

Počínaje rokem 1970 vyrábíme plastové díly s vkládanými prvky. Postup stále dále vyvíjíme, díly získávají na komplexnosti a funkčnosti. Námi dodávané sdružené konstrukce umožňují inovace ve strojírenství, jemné mechanice, elektrotechnice a medicínské technice.

Flexibilní výběr materiálu. Je jedno, zda ocel, slitina, ušlechtilý kov, sklo, keramika, kaučuk nebo vysoce odolné plasty. Je jedno zda čepy, desky plošných spojů, pouzdra, těsnění, kabel, pružina, řetěz, kontaktní hrot, ložisko, magnet, břit nože, náboj, síťovina, výstřižek, nebo hřídel. Je téměř bez hranic, z kterého materiálu nebo jak komplexní je vkládaný díl. Naše stroje jsou universální a naši technici reagují flexibilně na technické požadavky, vlastní stabilitu a velikost dílce.

Spolehlivý, nosný, rozměrově stálý. Vkládaný díl – lisování kombinuje různé materiály a jejich přednosti. Naše speciální odbornost je v zacházení s rozdílným rozměrovým smrštěním a roztažností partnerského materiálu. Vzájemně sladíme konstrukci dílu, tvaru dutiny nástroje, řízení procesu a speciální postupy pro dodatečné dopracování. Naše důkladná znalost technických materiálů a dlouholeté výrobní zkušenosti zaručí zvládnutí procesu.

Frézované řídící křivky

Řídicí křivky na kuželových plochách. Přesně tvarované vedení pro tenké prsní filety.

Plně automatizovaná výrobna drůbežích filetů vyžaduje rychlé a přesné stroje. Vedení řezných břitů je vymyšleno.

Děje se tak pomocí středově, ve strojích na výrobu filetů, umístěného vačkového ovládání, neboť při rychlém taktu stroje by mohlo pneumatické řízení selhat.

Příležitost pro výrobce vačkového ovládání. Především, jestliže je navíc ještě vodící kulisa z důvodu kuželové základny trojrozměrná.

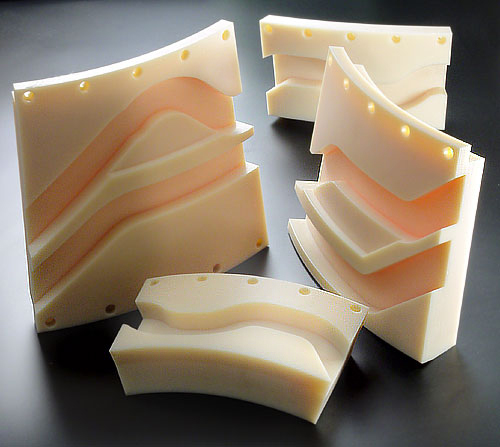

Steuerkurven aus dem Kunststoff Gusspolyamid
Složitý, kuželový a přesný. Segmenty trojrozměrného vačkového ovládání pro automatické filetování drůbeže.

Šnekové dopravníky

Třídicí šneky s progresí. Technická zařízení pro zpracování bobulí a zeleniny.

Schnecken für Trogförderer aus Kunststoff
Stabilní a progresivní: Tyto 2 m dlouhé šneky s progresivním chodem třídí nařezanou zeleninu pro zařízení na zpracování potravin.

Třídění a jednocení kusových potravin se děje z velké části pomocí šnekových dopravníků.

V délkách až do 14 metrů vyrábíme takovéto  třídící šneky s progresivním průběhem chodu a průměru jádra na našich speciálních frézkách. Pro vyztužení těchto dlouhých dílů jsou třídicí šneky nasazeny na nosnou ocelovou hřídel.

Korýtkové šneky z plastu.

Šroubové šneky z plastu mají oproti takovým, které byly vytvořeny z plechu nebo pásové oceli  a na dutý hřídel navařeny, nezanedbatelné výhody:

  • Šneky z plastu nemají ani ostré ani tvrdé hrany. To chrání choulostivé potraviny.
  • Šneky z plastu jsou odolné vůči otěru. To je výhoda především na čele přepážky. Šnek může být veden těsně u korýtka a je zamezeno drcení dopravovaného zboží.
  • Šneky z plastu mají velkou tlumící schopnost. To vede ke vzniku minimálních vibrací a hluku v korýtku šneku.
  • Šneky z plastu  jsou frézovány z jednoho kusu. Nemají žádné svařované spoje, ve kterých se mohou usadit choroboplodné zárodky a bakterie. Zaoblení jsou příznivá pro čištění znečištěných koutů.
  • Šneky z plastu nepodléhají korozi.
  • Šneky z plastu jsou výhodné pro výrobu z hlediska nákladů. Navíc malá vlastní hmotnost pomáhá spořit náklady při návrhu ložiska a pohonu v dopravníku.

Centrální vačkové ovládání

Kurventrommel

Více hybnosti a přesnosti. Velké díly z litého polyamidu do centrálního vačkového ovládání potravinářských strojů.

Válcové ovládací& vačky s pomocnými spínacími výstupky měří Ø 970 × 1350 mm. Komplexní řídicí vačky v takových velikostech vyrábíme většinou jako jeden kus nebo v malých dávkách.

Do pláště bubnu vyfrézované křivky přenášejí sílu točivého momentu na propojenou páku, která využívá průběhy pohybů ve třech osách.

I když je převodový poměr pákového mechanismu optimálně dimenzován, působí kladičky vysokým specifickým tlakem na plochu pláště válcových křivek bubnové vačky. Odolnost vůči otěru a schopnost vratné pružnosti u litého polyamidu 6 (PA 6 G) dávají křivce zdvihu dlouhou životnost.
